Tatka · Zaslal: st březen 16, 2016 7:30 pm Předmět:

No nejspíš to tak nechám, nerad bych ho spálil (Loctite) - tedy pokud to jde spálit.
O povolení vyšší teplotou píšou v tech. listu, ale už nejsou lidi - klikovka trápila dost.......

Kličkyn · Mazák Registrace: 6.3. 2015 Příspěvky: 325

Však to nech tak. To se nepohne.

Tatka · Zaslal: pá březen 25, 2016 8:43 pm Předmět:

Konečně jsem se dokopal k výrobě vaček pro šoupátko... Moc se mně do toho nechtělo, ale zkusil jsem trochu jiný způsob výroby, který kupodivu zajistí, že vačky jsou přesně načasované a hlavně shodné...

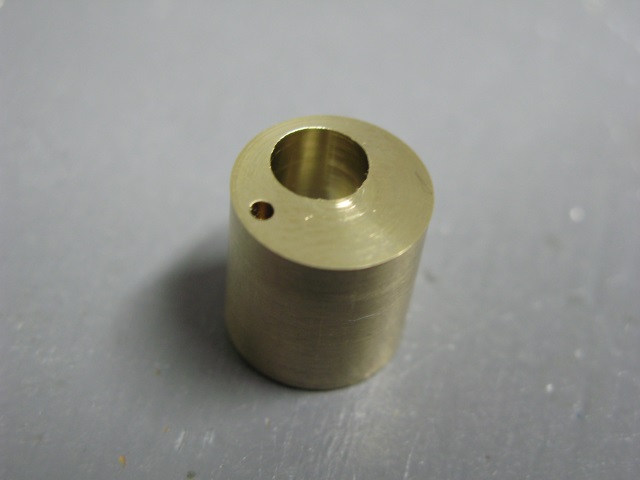

Polotovar pro vlastní vačky - ten musí být dost přesně vyvrtaný (vystružený)
Vačky a jejich náboj jsou vyrobené z hliníkového bronzu.

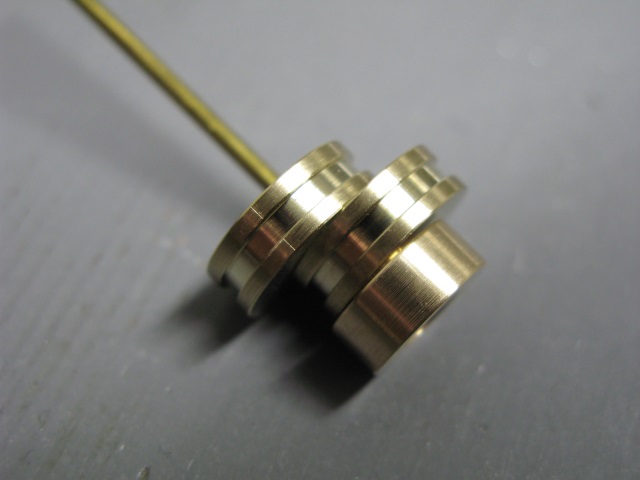

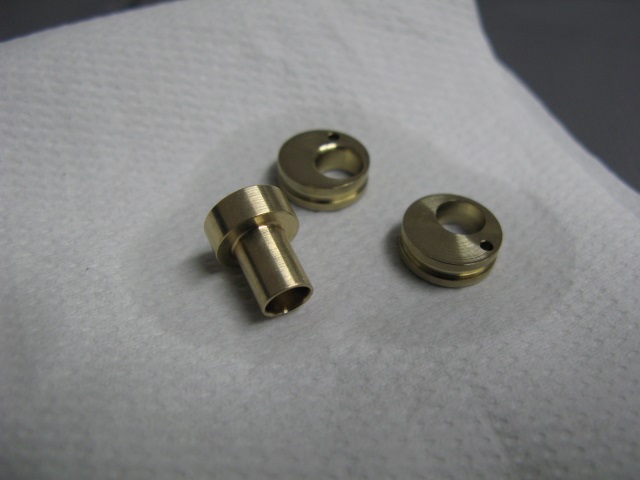

Vačky s nábojem "v rozsypu"

Vzájemnou polohu vaček zajistí náboj a kolík - proto ta přesnost při vrtání

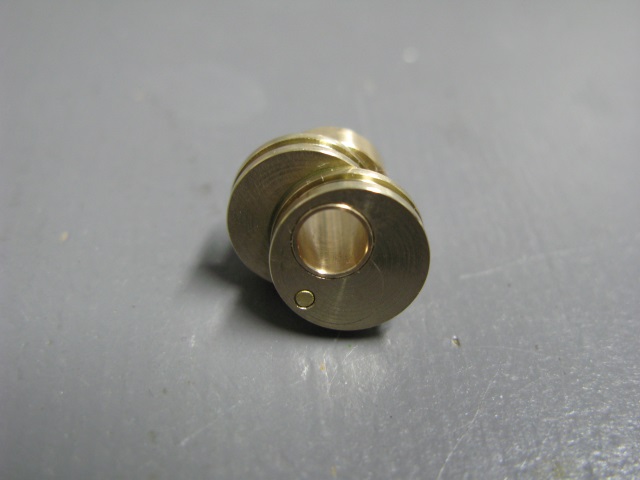

Slepené a skolíkované vačky

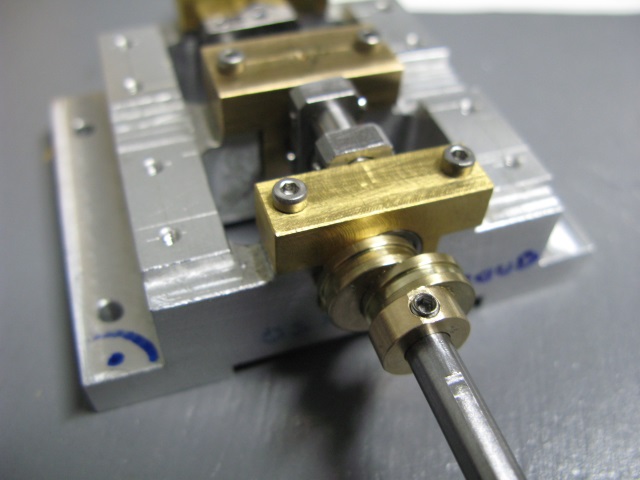

Vačky osazené na klikové hřídeli, tam je vyfrézovaná dosedací ploška pro červík - to zajistí správnou polohu vaček k ose ojničního čepu...

pavel · Zaslal: so březen 26, 2016 8:15 am Předmět:

opět jen zírám, nechceš dokopat i mě abych se už k něčemu dostal , jaksi nemám chut a sílu Mad

Tatka · Zaslal: ne duben 03, 2016 7:15 pm Předmět:

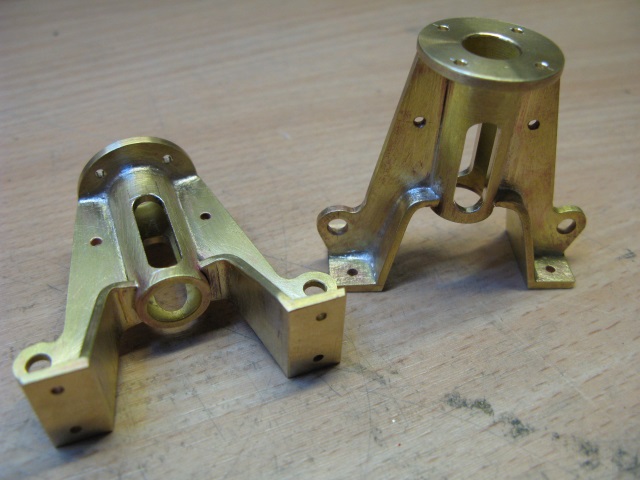

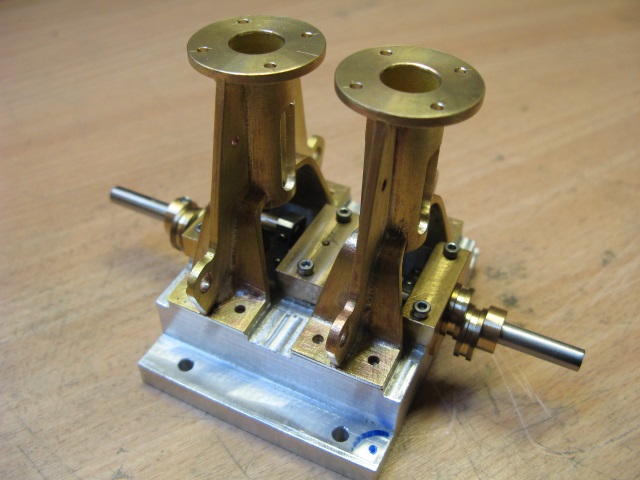

Trošku jsem pokročil při výrobě strojku. Stojany pro válce, skládající se ze sedmi dílů jsou pájené stříbrem - humus práce....., ale už jen trošku dočistit povrch.

Naštěstí vše sedí Very Happy

liberk · Zaslal: ne duben 03, 2016 8:30 pm Předmět:

bez komentáře ... schockiert

_________________
Durafly Tundra, Ion-NEO, ION, Katana S30e, DogFighter, SuperZoom 3, samokřídlo BeeEvolution
springery Bílej a Červenej, plachetnice Discovery, motor.jachta Marlin600

guchar · Mazák Registrace: 30.9. 2012 Příspěvky: 1140

Perfektnost a víc než dokonalost, jako vždy. Obdiv a chvála je jen
Nošením sov do Athén. Ostatně to už tu, jinými slovy bylo.

Tatka · Zaslal: ne duben 10, 2016 8:08 pm Předmět:

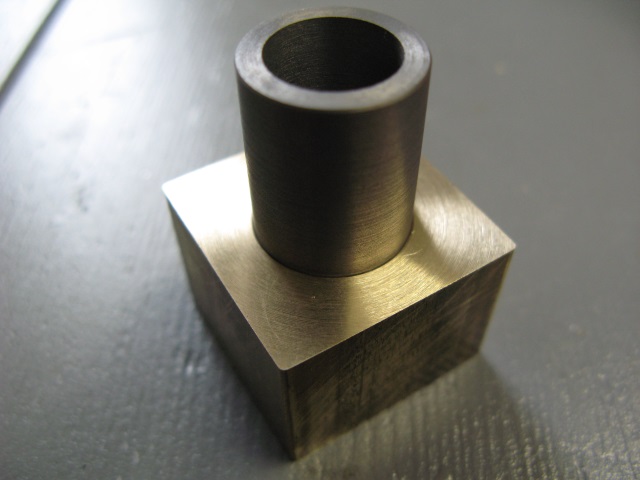

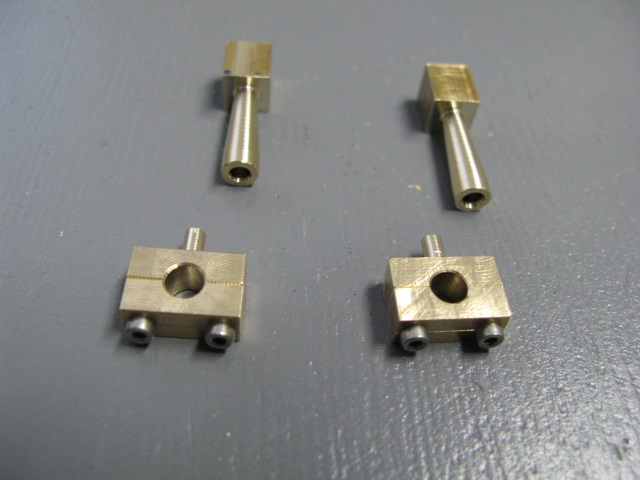

Jde to pomalu, ale snad dobře - ojnice a křížáky s pístní tyčí. Polotovary ojnice - spodek je bronz, horní díl mosaz.

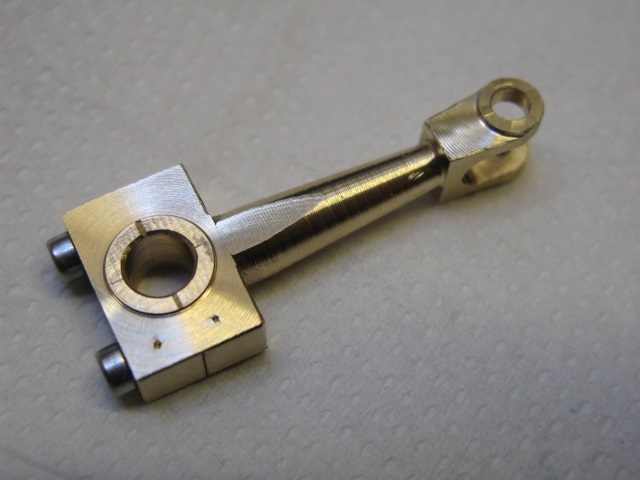

Hotová ojnice slepená Loctite 638.

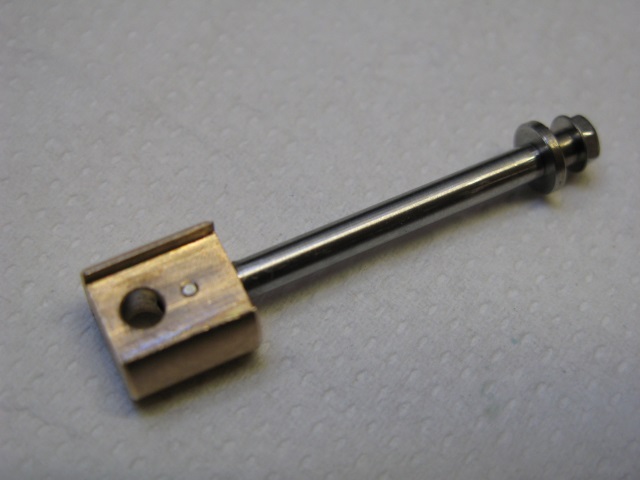

Křížák - opět bronz a zalepená a skolíkovaná nerezová pístní tyč.

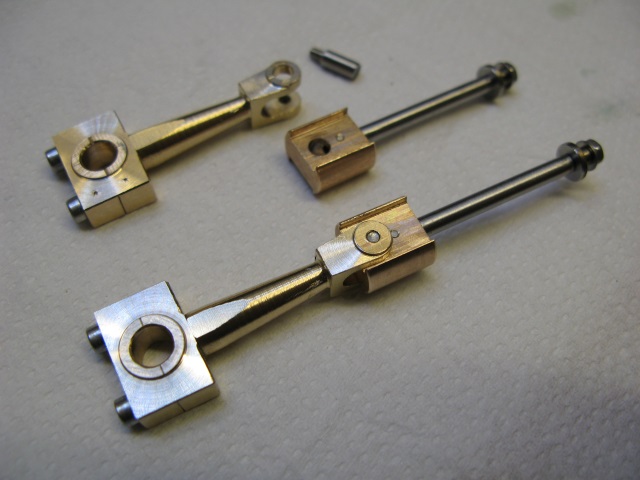

Sestava ojnice - křížák - pístní tyč.

LUBOS · Zaslal: ne duben 10, 2016 8:36 pm Předmět:

_________________
PILATUS B 4 ,Pilatus, PC-6,

Tatka · Zaslal: ne duben 24, 2016 6:03 pm Předmět:

Moje záda sice zlobí, ale sedět vydržela.....

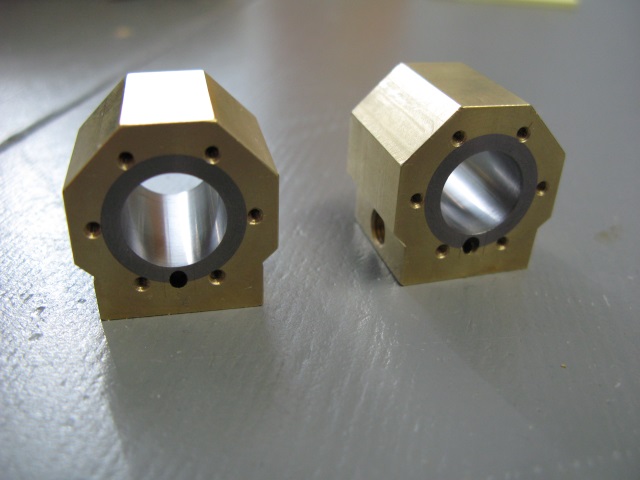

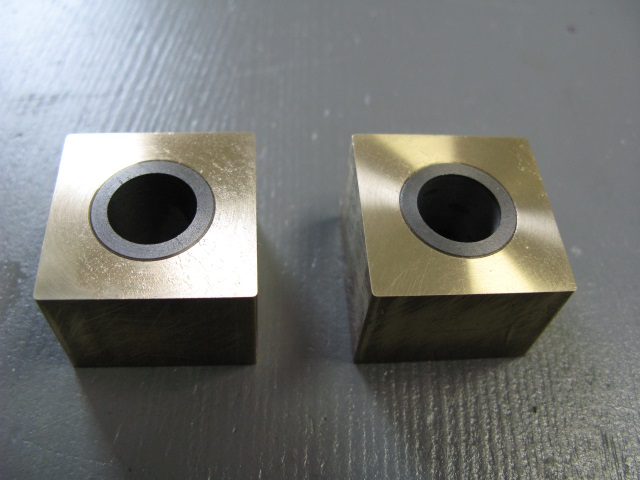

Válce jsou opět vyrobené z mosazi a vložky z šedé litiny

a nalisované s přesahem (0,03 mm).

Bylo třeba sice hodně lapovacích trnů odstupňovaných po 0,01 mm, ale otvory ve válcích se jen blýskají.....

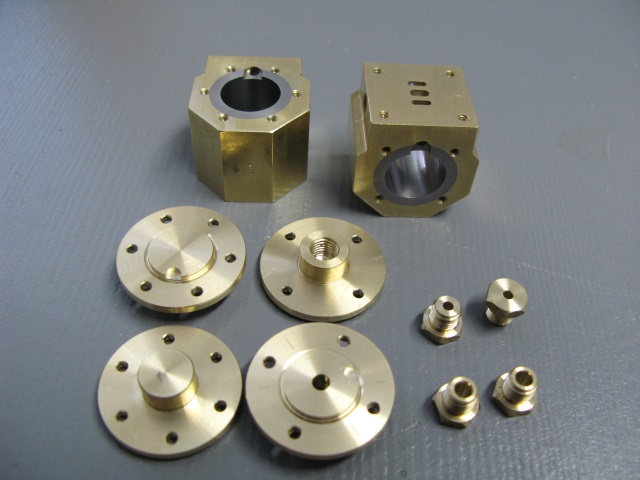

Dnes jsem vlastně vyrobil jen deklíky a matice k ucpávkám

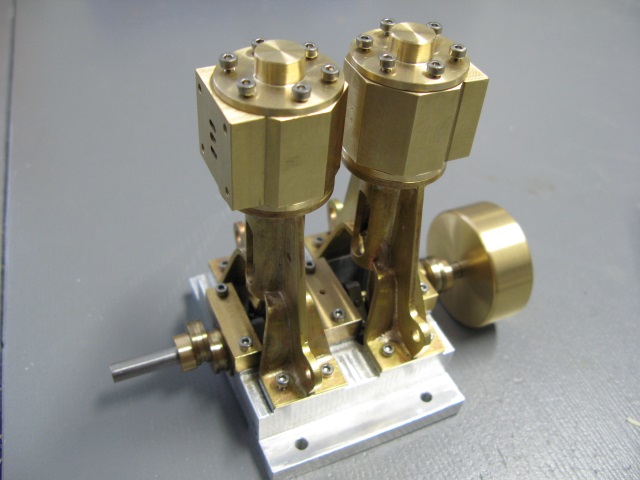

A celé zkušebně sestavil

Ondra · Zaslal: ne duben 24, 2016 7:20 pm Předmět:

Máš to pěkně čistě provedené (no – jako obvykle!). Ten masivní mnohostěn tvořící válec – to je schválně tak silnostěnné? Kvůli teplu nebo něčemu jinému? Jo a video je super, až z něj jsem pochopil že to soutěžní ježdění s parníky je asi docela napínavé (vytvralost a věci s tím spojené).
_________________
loď: remorkér Matylda, remorkér Cvalík
letadlo: slowflyer Lazy Bee, samokřídlo BeeEvolution

Tatka · Zaslal: ne duben 24, 2016 8:07 pm Předmět:

Popravdě by šel ten tvar válce zušlechtit "do kulata" třeba v děličcce na frézce, nebo částečně vydloubat, ale nějak nejsou lidi. Nějaký zásadní význam to asi nemá.

Bořík · Zaslal: ne duben 24, 2016 9:39 pm Předmět:

Nejvíce na tom obdivuju, jak se Ti daří vždy dokonale zamaskovat ten elektromotor a vyvíječ páry ... Wink

_________________
Vlaštovka z papíru, lodička z kůry

Tatka · Zaslal: so květen 07, 2016 6:14 am Předmět:

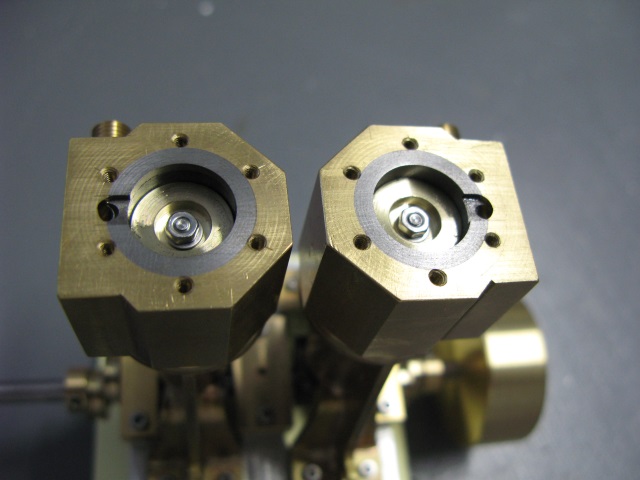

Moc jsem nestihl, jen vyrobit (hliníkový bronz) a zaběhnout písty

Kličkyn · Mazák Registrace: 6.3. 2015 Příspěvky: 325

To je fakt paráda. V čem to pak vyzkoušíš? V Saturnovi?
